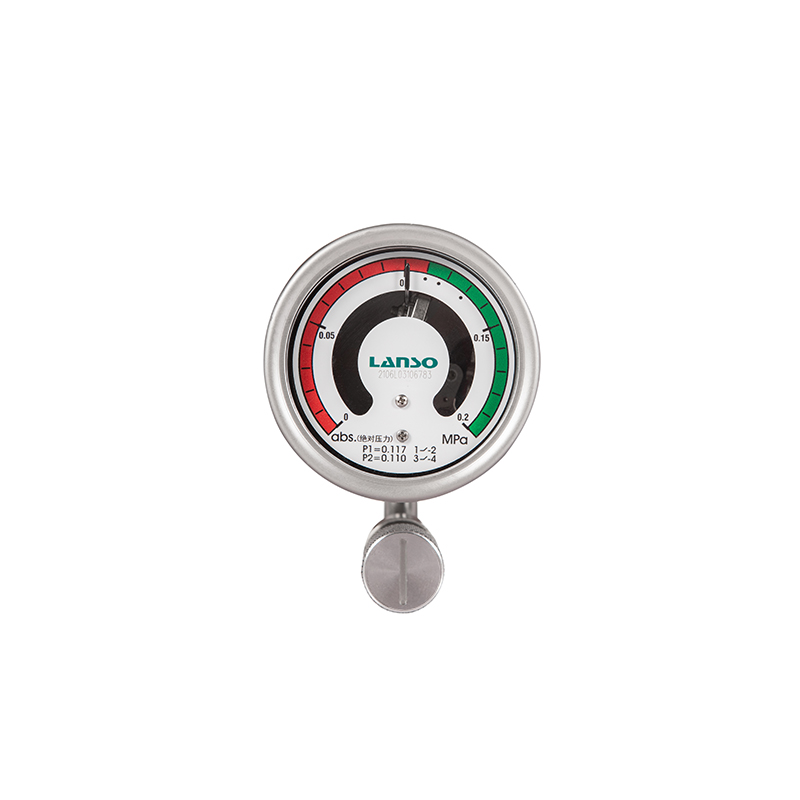

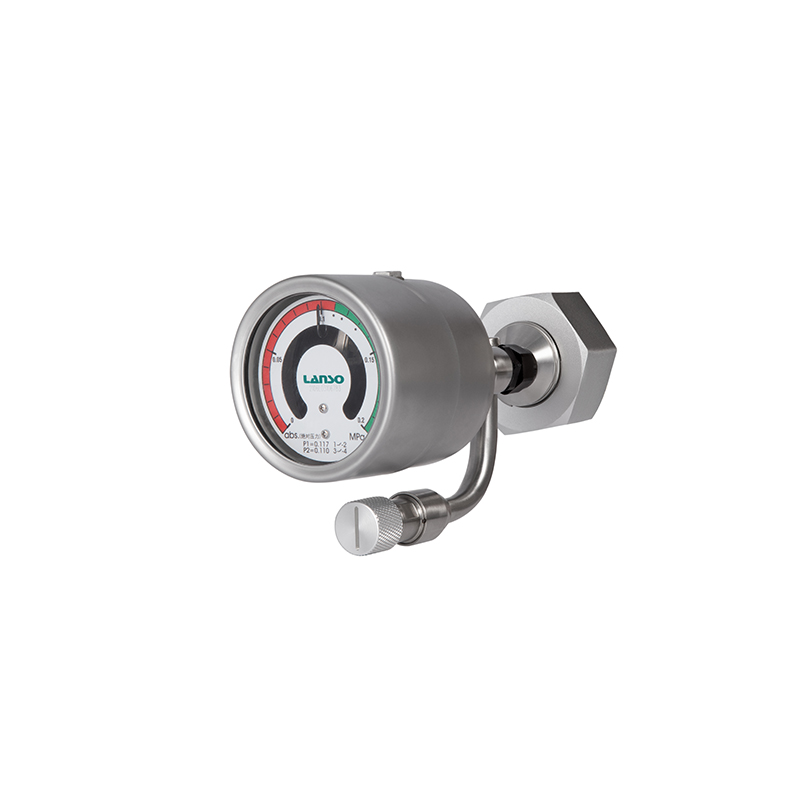

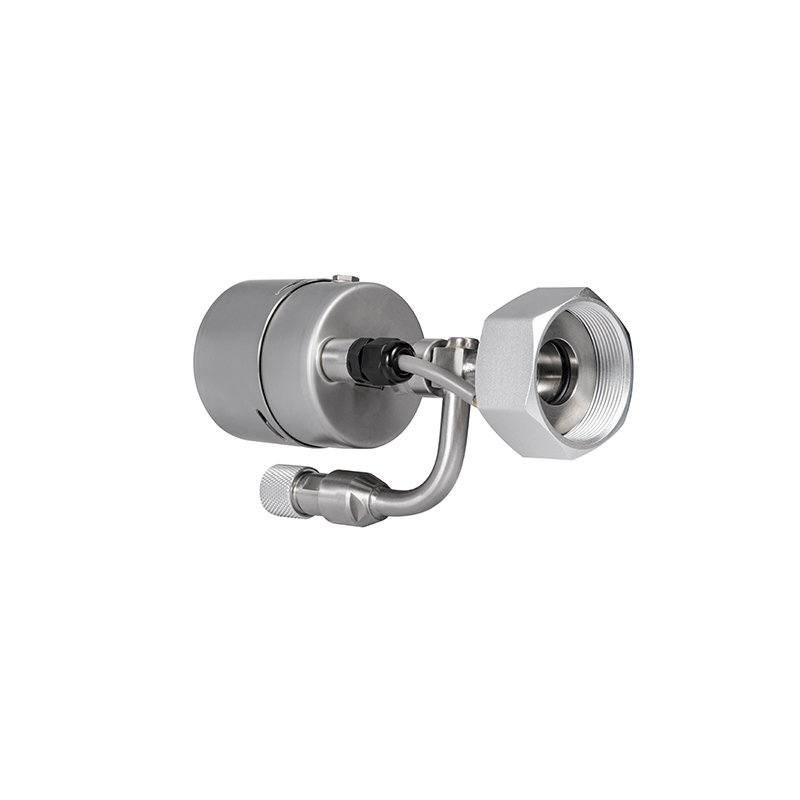

用于監控密閉容器中氣體的密度，可廣泛應用于中壓開關柜、環網柜?？商峁┬陆ㄗ冸娬九涮准艾F(xiàn)有變電站改造等多種解決方案。該產品在原有的密度繼電器的基礎上，增加了校驗、補氣接口，可在不拆卸密度繼電器的情況下對當前工作的密度繼電器進行在線校驗，或?qū)馐疫M(jìn)行補氣。

SF6氣體絕緣環網柜

SF6氣體絕緣開關柜

l  小型化設計，安裝接口特別定制，方便可靠。

l  按照客戶需求定制壓力接口

l  可根據用戶需求提供上限3組開關動作接點

l  無需拆卸SF6密度繼電器，即可對SF6氣體密度繼電器進行校驗或更換

l  無需拆卸螺絲，一人即可獨立操作。方便、省力、省時。

l  便于現場人員對開關和儀表進行補氣和校驗操作。

l  避免了因拆卸而引起的密封面、密封圈損傷。

1. 外殼直徑：Φ64mm
2. 外殼材質：不銹鋼
3. 測量范圍：0 ~ 2bar abs.（可定制）
4. 測量精度： ±1.5%FS（+20℃±1℃），±2.5%FS（-20℃～+60℃）（氣態）；

可選：±1.0%FS（+20℃±1℃），±1.8%FS（-20℃～+60℃）（氣態）

5. 工作溫度：-20℃～+60℃, 相對濕度≤95%RH
6. 防護等級：IP65
7. 泄漏率： ≤1×10^-9Pa·m³/s （氦氣檢漏）
8. 接點類型：磁助式電接點開關（上限3組，常開或常閉）
9. 本體接口：M20×1.5（可定制）
10. 校驗補氣接口：M16X1.5（需配專用充氣和校驗轉接頭，轉接頭尺寸可定制）
11. 安裝方式：徑向或軸向
12. 絕緣性能：絕緣電阻：>100M (DC 500V)
13. 工頻耐壓： 2000V, 50/60 Hz 1 min
14. 接點電氣參數：功率：30VA
15. 工作電壓上限：380V
16. 通過電流上限：1A
17. 重量：   0.5kg

18.感壓元件：波頓管

1.不同的測量范圍

2.更寬的溫度范圍：-40℃~+60℃

3.可檢測SF6、AIR、N2、SF6+N2等氣體

4.遠傳功能
